Канализационная насосная станция

Что такое КНС

КНС – Канализационная насосная станция – комплекс гидротехнических сооружений и оборудования для автоматической перекачки сточных вод бытового, промышленного или атмосферного происхождения, а так же когда транспортировка самотеком невозможна или экономически не оправдана.

Область применения канализационных насосных станций велика. Они устанавливаются в системах хозяйственно-бытовой, ливневой, а также производственной канализации. Их главная задача – перекачка поверхностных и бытовых сточных вод. Купить КНС необходимо в том случае, когда рельеф местности не позволяет отходам циркулировать по канализационной системе самостоятельно, под действием гравитации.


Классификация

Классифицировать канализационные станции можно по нескольким параметрам: область применения, тип установки насосов, материал, из которого изготовлен корпус КНС.

Насосы, устанавливаемые в станцию, разделяют на погружные и самовсасывающие. Конструкция погружных насосов позволяет им находиться непосредсвенно в перекачиваемой среде, самовсасывающие насосы непредусмотрены для аткого контакта, поэтому они устанавливаются неподсредственно в верхей части корпуса КНС или в отдельной сухой камере(машинном зале).

В области применения КНС разделяют по типу стоков, с которыми она будет работать: хозяйственно-бытовые, ливневые и промышленные. Конструкционно они отличаются только в специальном оборудовании, которое применяется для каждого типа стока.

Корпуса КНС могут изготавливаться из различных материалов. Это могут быть подходящие металлы, пластики и стеклопластики, а также корпуса из бетона. Каждый материал корпуса накладывает различные требования на работу и монтаж станции, а также может повлиять на подбор насосного оборудования и принадлежностей.

Из чего состоит КНС - канализационная насосная станция

Насосы

При подборе насоса учитывается необходимый напор на выходе из канализационной станции, а также тип насоса исходя из типа КНС – погружной или самовсасывающий.

Наша компания является официальным дилером таких известных концернов как Wilo и KSB а также Grundfos

Корпус КНС изготавливается из различных материалов. Он представляет собой цилиндрическую емкость, изготовленную согласно техническим требованиям заказчика. При выборе материала корпуса КНС необходимо учитывать условия эксплуатации и задач, поставленных перед данной станцией. Главные требования к материалу - прочность, герметичность, долговечность, экологичность (отсутствие токсичных выделений), стоимость (как материала, так и монтажных работ).

Компания АкваТехМонтаж изготавливает корпуса КНС из стеклопластика и нержавеющей стали. Каждый из этих материалов имеет ряд преимуществ и недостатков.

Стеклопластиковый корпус КНС

Стеклопластиковый корпус КНС изготавливается методом машинной намотки. Пропитанные полиэфирной смолой стеклянные нити наматываются на цилиндрическую оправку по спирали. Намотка контролируется компьютерной программой, такая автоматизация обеспечивает стабильное качество изготовления стеклопластиковых корпусов. Для дополнительного усиления корпуса используются ребра жесткости - это местные утолщения стенки в виде колец. Корпус представляет собой монолитное изделие, что гарантирует отсутствие протечек. Срок службы стеклопластикового корпуса составляет более 50 лет.

Металлический корпус КНС

Металлический корпус изготавливается из стальной трубы, не боится местных деформаций, а при их возникновении это не отражается на всем изделии. Крепление корпуса осуществляется распорными анкерными болтами. КНС устанавливается на фундаментную плиту и через отверстия в днище сверлятся отверстия в фундаменте для анкерных болтов.

Канализационные насосные станции поставляются полностью в комплекте с насосами, обратными клапанами, задвижками, лестницей, люком, пультом управления, датчиком уровня, корзиной.

КНС имеет патрубки для присоединения самотечного коллектора подвода сточных вод и напорных трубопроводов, отводящих сточные воды.

Для спуска в КНС предусмотрена лестница. При большой высоте КНС может быть установлена промежуточная площадка.

На вводе самотечного коллектора в приемный резервуар предусмотрен решетчатый контейнер для задержания крупных включений, содержащихся в сточных водах или гаситель потока (отбойник). Контейнер с задержанными отходами может извлекаться на поверхность по направляющим вручную или с помощью тали.

На днище КНС устанавливаются основания с автоматическими трубными муфтами и отводами, в которых монтируются вертикальные направляющие из оцинкованных труб, закрепляемые верхними кронштейнами.

Погружные насосы опускаются и извлекаются из КНС с поверхности земли по направляющим за цепь вручную или с помощью тали. Напорный патрубок насоса с помощью специальной автоматической муфты под действием веса насоса герметично присоединяется при опускании насоса к патрубку с отводом, входящим в состав стационарного основания, закрепляемого на днище КНС. При подъеме насоса его напорный патрубок автоматически отсоединяется от отвода стационарного основания.

На напорных линиях насосов предусматривается установка обратных клапанов и задвижек.

Для обслуживания клапанов и задвижек предусматривается откидная площадка.

Далее выбирается диаметр корпуса КНС. Выбор зависит от модели и количества насосных агрегатов. Выбирая диаметр необходимо помнить, что помимо насосов в нем также должны размещаться направляющие, трубопроводы и д.р.

КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика.

В комплекте с КНС поставляются системы управления и мониторинга работы, которые отвечают за выполнение следующих функций:
  • включение/выключение насоса;
  • контроль над техническим состоянием и питанием насоса;
  • обеспечение аварийного отключения оборудования КНС;
  • возможность активации дополнительных опций.
Шкаф управления КНС позволяет удобно и компактно разместить контрольно-управляющее оборудование, обеспечивая защиту и безопасность его работы. Управление и контроль над работой канализационной насосной станции ложатся в основу автономного функционирования. Такая автоматизация позволяет значительно уменьшить эксплуатационные расходы и количество потребляемой электроэнергии. Автоматизированный контроль над работой КНС обеспечивает:
  • равномерную наработку группы насосов;
  • поддержание заданного алгоритма работы оборудования;
  • надежную защиту двигателей, электро- и гидравлических сетей;
  • анализ и предупреждение аварийных ситуаций;
  • плавный пуск и остановку насоса;
  • дистанционное управление и мониторинг работы канализационной насосной станции.
1 Дно сферическое
2 Корпус из стеклопластика
3 Крышка КНС
4 Корзина для сбора мусора
5 Технологический настил
6 Лестница
7 Амортизатор люка КНС
8 Подводящий трубопровод
9 Патрубок ввода кабеля
10 Вентиляция
11 Направляющие насосов
12 Напорный трубопровод
13 Клиновая задвижка
14 Обратный клапан
15 Поплавковые выключатели
16 Насос
17 Пьедестал насоса

Размеры D, Dвх., Dвых., hвх., hвых определяет Заказчик

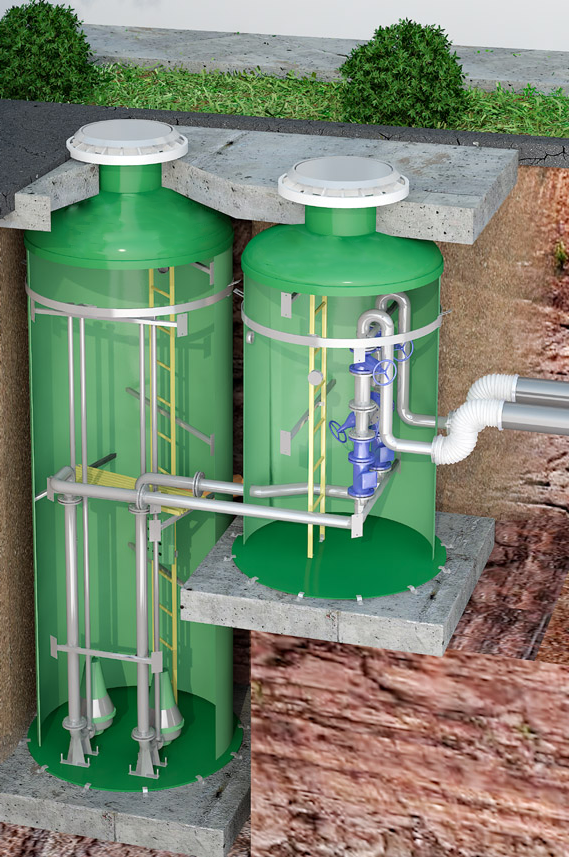

КНС с выносной запорной арматурой

При отсутствии возможности размещения всего оборудования КНС в одном корпусе используется данный вид канализационной насосной станции.

Конструкция такого вида станции позволяет разместить в отдельном корпусе всю запорную арматуру и приборы учета, что облегчает доступ к оборудованию и его обслуживание.

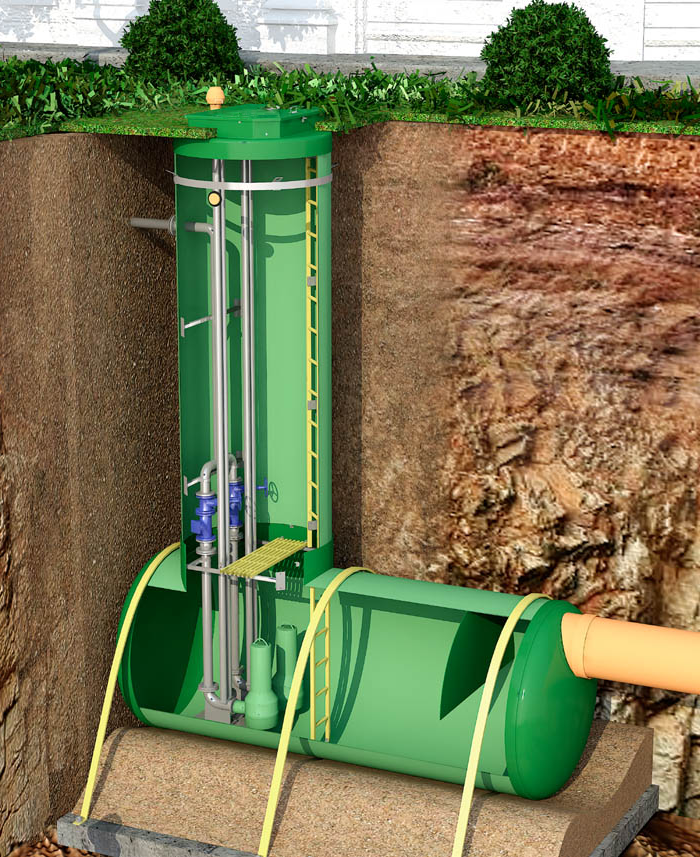

КНС в горизонтальном корпусе

Если на объекте присутствует неравномерное поступление стоков в КНС, используют КНС в горизонтальном исполнении корпуса.

В таком корпусе стоки накапливаются после залпового сброса, затем насосы в штатном режиме их перекачивают, что обеспечивает стабильную работу насосной группы.

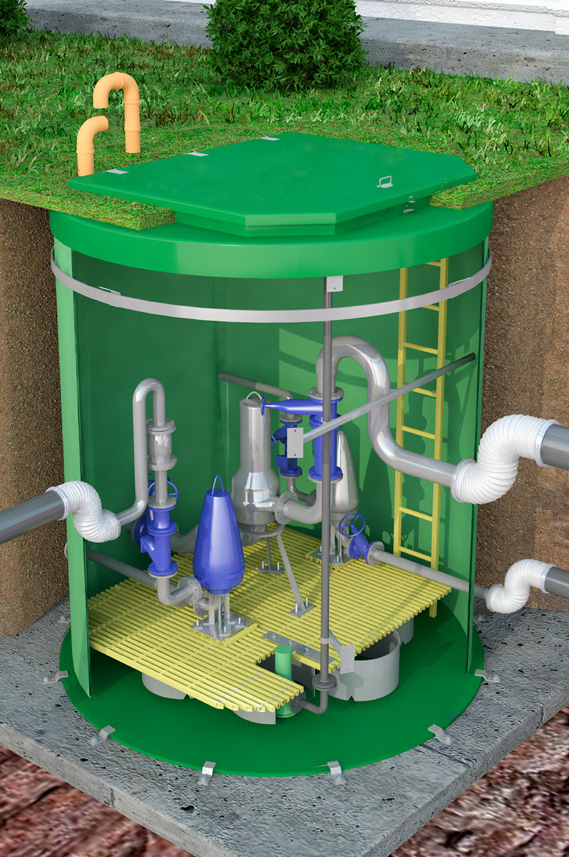

КНС с сухой камерой

Данный вид канализационной насосной станции подразумевает наличие накопительной емкости перед корпусом с сухими насосами.

В конструкции станции присутствует двойное дно и дренажный насос, который при аварийном затоплении откачивает воду.

При таком варианте исполнения КНС всё дополнительное оборудование включая шкаф управления может находится внутри корпуса насосной станции.

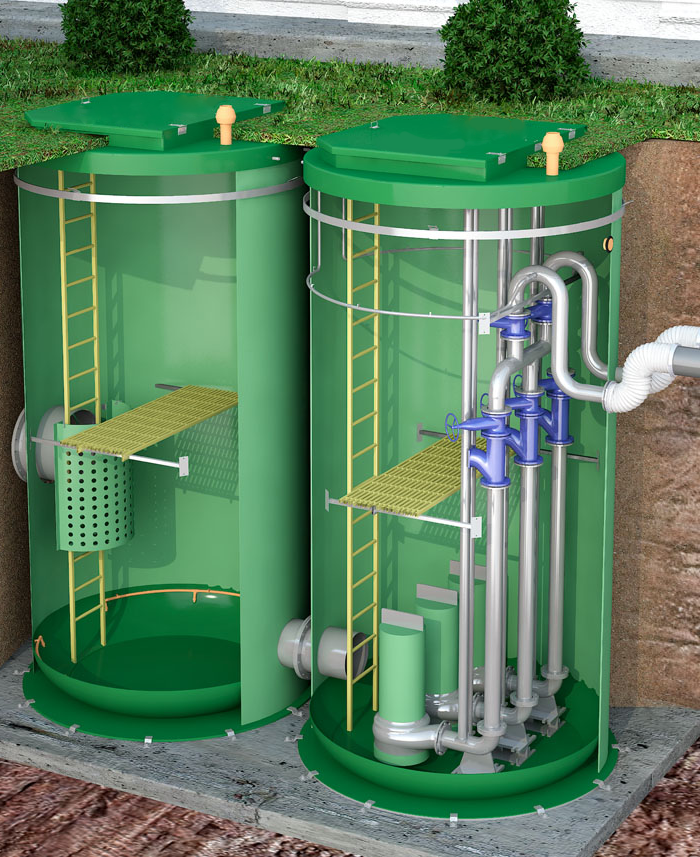

КНС многокорпусная

Если необходимо увеличить рабочий объем насосной станции, используется многокорпусная конструкция КНС.

Также канализационная насосная станция такого вида применима в случае высокого коэффициента неравномерности стока

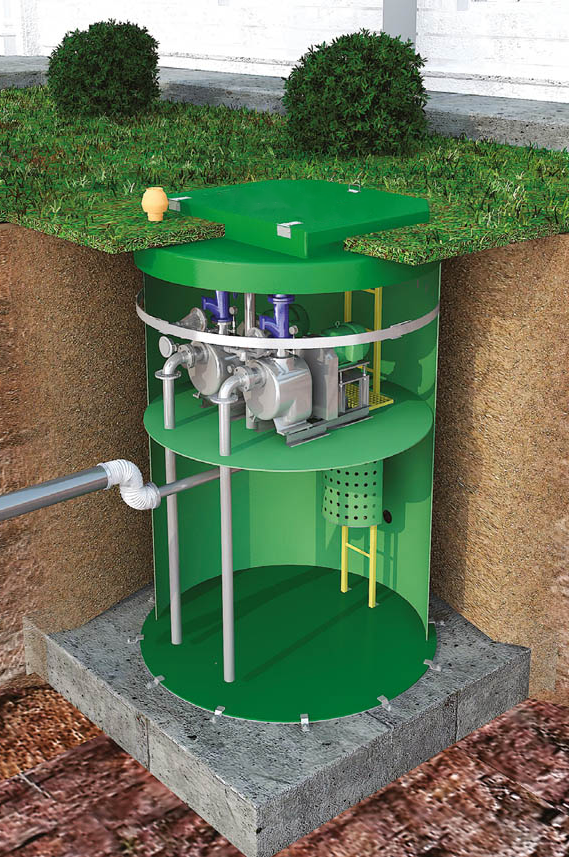

КНС с самовсасывающими насосами

В КНС с самовсасывающими насосами корпус разделяется на два отсека: приёмную камеру и насосное отделение. Внутри корпуса располагается шкаф управления насосами, система приводов и сами насосы.

Данный вид расположения оборудования внутри КНС упрощает проведение технических и ремонтных работ.

По желанию заказчика канализационная насосная станция может комплектоваться допольнительным оборудованием.

Расходомер

Прибор для учета количества перекачиваемых сточных вод.

Грузоподъёмная таль

Грузоподъемное оборудования для монтажа или демонтажа насосного оборудования.

Сильфонный компенсатор

Сильфонный компенсатор применяется при установки КНС в сейсмически опасных районах, для компенсации сдвигов трубопроводной арматуры.

Газоанализатор

Газоанализатор — измерительный прибор для определения качественного и количественного состава смесей газов внутри КНС.

Ответные фланцы

Служат для присоединения напорных линий к канализационной насосной станции.

Измельчитель

Измельчители служат для измельчения твердых включений поступающих в КНС стоков.

Шиберная задвижка

Шиберная задвижка устанавливается на подводящую трубу КНС. Служит для возможности предотвращения поступления стоков. Может комплектоваться электроприводом.

Утеплитель для корпуса

По желанию заказчика, корпус КНС может быть дополнительно теплоизолирован. Возможны применение материала "Magnoflex" и греющего кабеля.

Павильон

Для удобства обслуживания и защиты от несанкционированного доступа к насной станции возможна установка павильона обслуживания КНС.

Монтаж

Все монтажные и пуско-наладочные работы по оборудованию должны осуществляться специализированными организациями, имеющими соответствующую лицензию.

Перед монтажом необходимо убедиться что КНС не имеет видимых повреждений, направление и размеры патрубков правильны.

Пошаговая инструкция:

  1. Заполните выровненное дно котлована горизонтальным слоем песка толщиной 300 мм. Утрамбуйте песок.(Рис. 1)
  2. Залейте или уложите на дно котлована армированную бетонную плиту. Плита должна быть армирована двойной проволочной сеткой с ячейками 200х200 мм и диаметром арматуры не менее 7 мм. Толщина фундаментной плиты должна составлять не менее 200 мм, а её длина и ширина должны превышать диаметр насосной станции не менее чем на 600 мм. Проверьте горизонтальный уровень. Точные размеры армированной бетонной плиты предоставляет проектная организация, осуществляющая расчет на всплытие КНС.
  3. Установите KHC на армированную бетонную плиту и закрепите анкерными болтами (Рис. 2,3). При установке насосной станции диаметром более 2000 мм или установке в сложных условиях (высокий уровень грунтовых вод, большая глубина установки), рекомендуется закрепить корпус с помощью армированного бетонного пояса (высотой не менее 500 мм), закреплённого к фундаментной плите стальной арматурой (Рис. 4).
  4. Заполните пространство вокруг KHC слоями песка в 200 мм, постоянно их уплотняя. Плотность обратной засыпки должна быть не менее 1500 кг/м3. Нельзя использовать смерзшийся засыпной песок (установка КНС в зимний период). Применение механических вибраторов с массой более 100 кг запрещено. Также запрещается уплотнение грунта ближе чем 30 см от насосной.
  5. Присоединение подводящей и напорных труб выполняется по мере заполнения котлована песком.

    При муфтовых соединениях необходимо проверить следующее:

    • Поверхности должны быть очищены;
    • Оси подводящего коллектора и муфты должны располагаться параллельно;
    • Винты муфт должны быть надежно затянуты.

    При фланцевом соединении необходимо проверить следующее:

    • Уплотнения не должны иметь повреждений;
    • Оси труб должны располагаться параллельно;
    • Затяжка труб должна быть произведена равномерно

    Уплотните грунт вокруг труб и продолжайте заполнять котлован слоями по 200 мм до проектного уровня.
  6. Если KHC устанавливается в зоне озеленения, необходимо следить, чтобы люк был выше поверхности земли не менее чем на 100 мм.
  7. При установке под проезжей частью, над насосной станцией следует установить армированную бетонную плиту толщиной не менее 250 мм, размеры которой выходят за стены корпуса насосной станции во всех сторон не менее чем на 500 мм. В случае использования «плавающего» чугунного люка необходимо проверить, чтобы люк не опирался на верхний край горловины насосной станции.

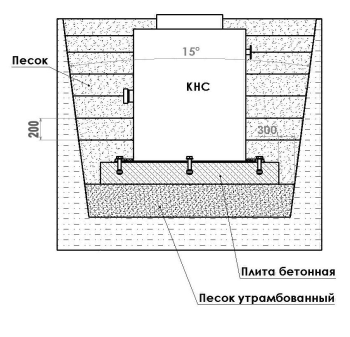

Рисунок 1
Рисунок 2 Рисунок 3 Рисунок 4
